分辨力0.01mm或0.002mm。

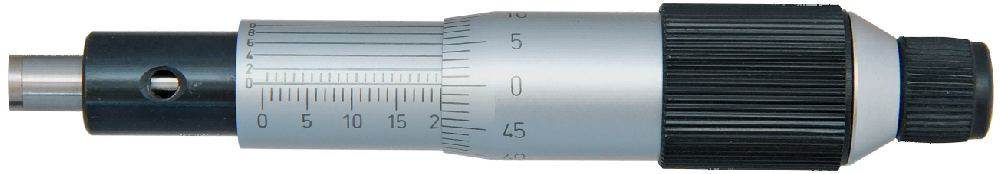

0003-130/0003-120微分头
测量参数
| 货号 | 测量范围 | 精度 | 分辨力 | 型式 | |
|---|---|---|---|---|---|
| A=17.5 D=Φ6.5 | A=20.5 D=Φ8 | ||||
| 棘轮测力 | |||||
| 0003-000 | 0603-000 | 0-25mm | 0.003mm | 0.01mm | 硬质合金平测量面 |
| 0013-000 | 0613-000 | 0-25mm | 0.003mm | 0.01mm | 硬质合金球测量面 |
| 摩擦测力 | |||||
| 0003-020 | 0603-020 | 0-25mm | 0.003mm | 0.01mm | 硬质合金平测量面 |
| 0013-020 | 0613-020 | 0-25mm | 0.003mm | 0.01mm | 硬质合金球测量面 |
| 棘轮套测力 | |||||
| 0003-030 | 0603-030 | 0-25mm | 0.003mm | 0.01mm | 硬质合金平测量面 |
| 0013-030 | 0613-030 | 0-25mm | 0.003mm | 0.01mm | 硬质合金球测量面 |
| 棘轮测力 | |||||
| 0003-100 | 0603-100 | 0-25mm | 0.003mm | 0.02mm | 硬质合金平测量面 |
| 0013-100 | 0613-100 | 0-25mm | 0.003mm | 0.02mm | 硬质合金球测量面 |
| 摩擦测力 | |||||
| 0003-120 | 0603-120 | 0-25mm | 0.003mm | 0.02mm | 硬质合金平测量面 |
| 0013-120 | 0613-120 | 0-25mm | 0.003mm | 0.02mm | 硬质合金球测量面 |
| 棘轮套测力 | |||||
| 0003-130 | 0603-130 | 0-25mm | 0.003mm | 0.02mm | 硬质合金平测量面 |
| 0013-130 | 0613-130 | 0-25mm | 0.003mm | 0.02mm | 硬质合金球测量面 |

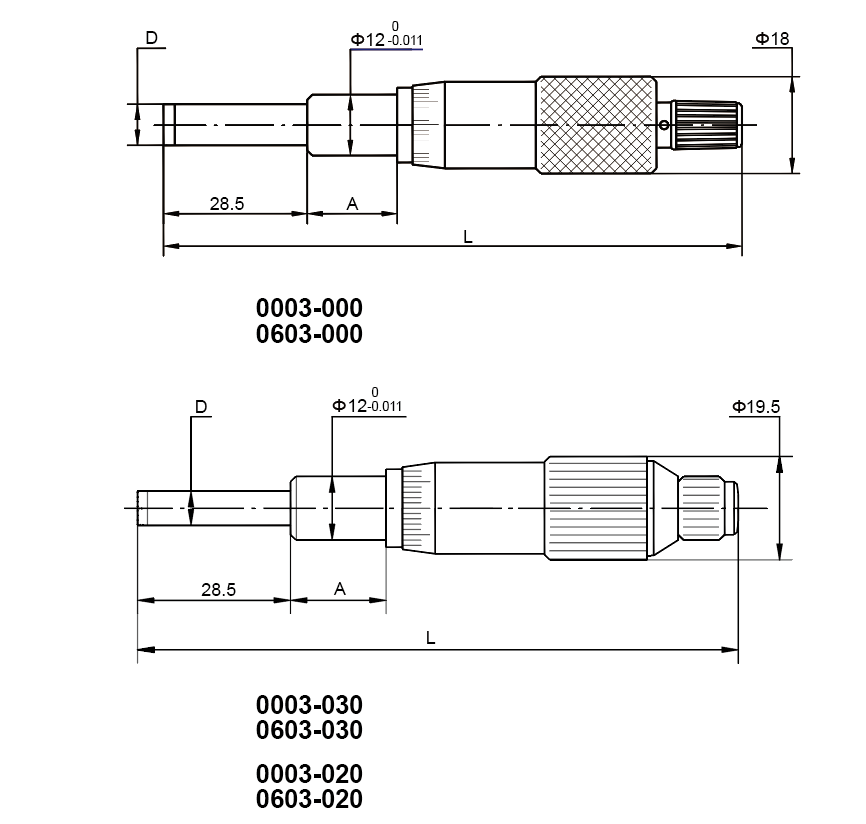

尺寸图
主要尺寸
| 货号 | A | D | L |
|---|---|---|---|
| 00X3-X00 | 17.5mm | Φ6.5mm | 113mm |
| 00X3-X20 | 17.5mm | Φ6.5mm | 110mm |
| 00X3-X30 | 17.5mm | Φ6.5mm | 110mm |
| 06X3-X00 | 20.5mm | Φ8.0mm | 116mm |
| 06X3-X20 | 20.5mm | Φ8.0mm | 113mm |
| 06X3-X30 | 20.5mm | Φ8.0mm | 113mm |
